LED电子灯箱的制作方法步骤有哪些？

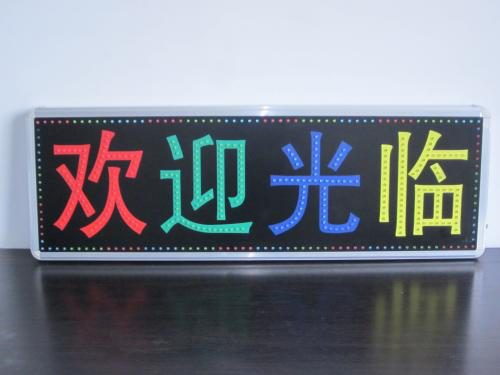

　　电子灯箱是一种适应于许多场合的户内外宣传用广告招牌，是一种以电子产品LED为光源的、以亚克力或者铝塑板或者塑料板为面板的广告灯箱。
　　
　　电子灯箱又叫电子招牌、LED电子招牌、LED电子灯箱，原子灯箱等，实际上是同一种概念，目前电子灯箱与其他灯箱比较有较大的广告优势，主要体现在亮度高，广告效应好等。电子灯箱节能环保，比霓虹灯体积小、发热量低、寿命长、安全可靠。可做成任意色彩的文字或图案。下面美诺心简单介绍下电子灯箱的制作方法步骤：
　　
　　1、制作
　　使用亚克力板、塑料板、或者其他绝缘材料，用黑色2.5mm双层铝塑板时居多。将要做的字先用单面胶的纸刻好，贴在裁好尺寸的铝塑板上，用电钻或者雕刻机打出孔（间距根据字的大小，一般距离10-15mm一个），孔的大小直径5mm不能太大。用F5聚光灯做字是孔距最好要大于15mm,原因大家一试便知。若是用546椭圆灯，孔距可以控制在20-10mm之间，距离越近效果越好。
　　
　　2、串联连接
　　把LED按 + -、+ -、......+ -、+ - 串联焊接，产生一个正极（作个标记 A+）和一个负极（作个标记 K-）。灯腿的连接需要用锡焊接，也可以拧在一起然后焊接。千万记住：一定要焊接。因为LED的腿是铁镀银，有电流通过时一旦受潮会很快锈蚀的，会给灯箱造成隐患，也会给售后带来不小的麻烦。现在的连体灯很多，用连体灯可以省不少时间提高生产效率，但每排只有20个灯，焊接是避免不了的。注：发光二极管长管脚为“＋”（正）极，短管脚为“－”（负）极。
　　
　　3、分组（串）
　　按照不大于附表中各种颜色的发光二极管所能串联的最大数量进行分串，如每一串红色LED不应多于120只。原因很简单，控制器的输出是直流210V左右，红灯的工作电压是2V左右,就是说每经过一颗LED灯会降压2V,如果LED数量太多，那么控制器的输出电压达不到灯串正常工作时所需的电压时，灯串就会不亮，或亮度太低。注：附表中加"*"号的不推荐选用,当串联LED个数接近或超过带"*"号的个数时,易引起电路不稳定,宜分作两串或更多串作并联连接为一组。
　　
　　4、串入电阻
　　按附表数量将适当数量的电阻串入每串发光二极管中，电阻无正负极之分，且可串入于该串发光管中任意两个发光管之间。串在需要导线连接处省时省力省导线。注： 由于产品的批次和型号不同,具体的个数和串电阻的数值要看工作电流,以上的参数仅供参考。发光二极管每个支路的电流最好调整在19ma±1ma,电阻选用1k/2w,如5k,可以用5个阻值为 1 千欧姆，功率为2W的电阻串入连接。
　　
　　5、连接控制器
　　将每一串LED的正极接入控制器的正极（红线）端，每组发光管的负极接入控制器的负极（绿线）控制端。三条黄线是流水边灯的输出线，分别接三组边灯的负极。边灯的三个正极和主字的正极焊接在一起。一般控制器都有直亮输出线，在没有常亮要求的的情况下，灯箱的常亮输出线要剪断或者用胶棒粘好，防止与正极断路损坏控制器。
　　
　　6、调试
　　连接无误，通电后会亮起来，简单测量电流的方法，用万用表直流电压档，测量其中一个1K/2W电阻上的电压约在15-20V（最好小于18V），超出20V再增加一个电阻后再测量，直至正常。为便于调试测量，可将控制器花样设置于调试状态和长延时间隔状态，此时控制器输出为大比例长亮、短灭状态。现在控制器有直亮输出，电流恒定有利于准确测量出电阻的电压。
　　
　　7、维修
　　如果不亮，用万用表直流250V档，黑表笔接绿线，红表笔接红线，如果指示跳动或在200-220V，说明控制器正常；黑表笔不动，红表笔依次测量每个led两端的电压，如果某个LED两个脚电压差别非常大或无电压，说明这个LED损坏，更换后再试。
　　
　　8、灯箱的组装

　　本人介绍的是一种物美价廉的方法，用铝型材固然美观但是成本较高本人没有使用。材料：2*.mm的木龙骨和2.*mm的铝角（90°），这些材料一般装饰材料市场都有。具体的制作方法不用细说。
